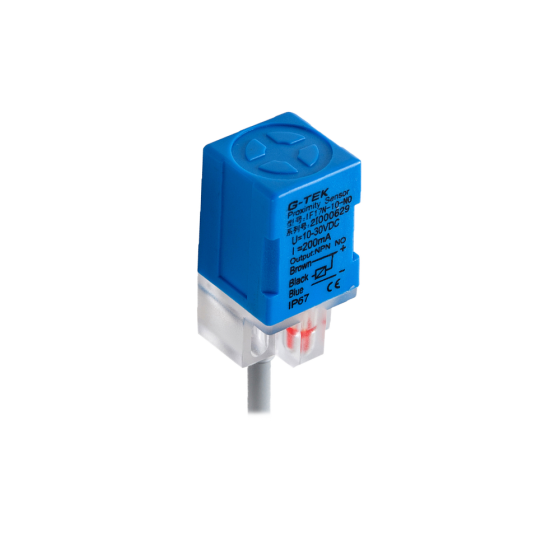

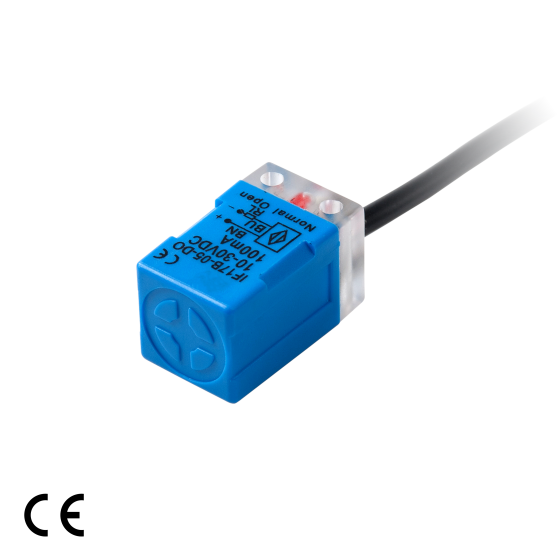

IF17系列电感式方形接近传感器

IF17系列电感式方形接近传感器为前端检测型，检测距离4mm/6.4mm，其精准捕捉线圈电感变化，实现对物体接近的高精度检测，完美契合各类自动化控制需求，助力设备精准运行。

描述

产品系列	DC 3线系列
产品型号	IF17B-05-□	IF17B-05-□-P	IF17B-08-□
检测距离	标准距离型：5mm±10%	标准距离型：5mm±10%	增强距离型：8mm±10%
设定距离	0~4mm	0~4mm	0~6.4mm
回差距离	检测距离的10%以下
标准检测物体Q235	18mm×18mm×1mm		24mm×24mm×1mm
开关频率	300Hz	500Hz	200Hz
电气参数
工作电压	10~30VDC
空载电流	≤7mA	≤10mA	≤7mA
负载电流	200mA
电压降	≤2.0V
输出类型	晶体管输出，NPN/PNP根据型号选择
保护电路	逆极性保护、短路保护、过载保护
动作指示灯	红灯
绝缘电阻	Min.50MΩ（at500VDC/1000VDC）
耐电压	500VAC，1min，电器与外壳之间
机械参数
外壳材质	ABS
检测面材质	ABS
连接类型	直接出线型：线长2m
线缆规格	Φ4mm
导线横截面	3*0.25mm²
环境参数
工作温度	-25~70℃（无结霜、无凝露）
储存温度	-30~80℃
温度影响	-25℃~70℃的温度范围内：25℃时，±20%的检测距离以内；-10℃~50℃的温度范围内：25℃时，±10%的检测距离以内
防护等级	IP67
抗振动	10~55Hz扫频（幅度：1.5mm）X、Y、Z三个方向各30min（断电测）
