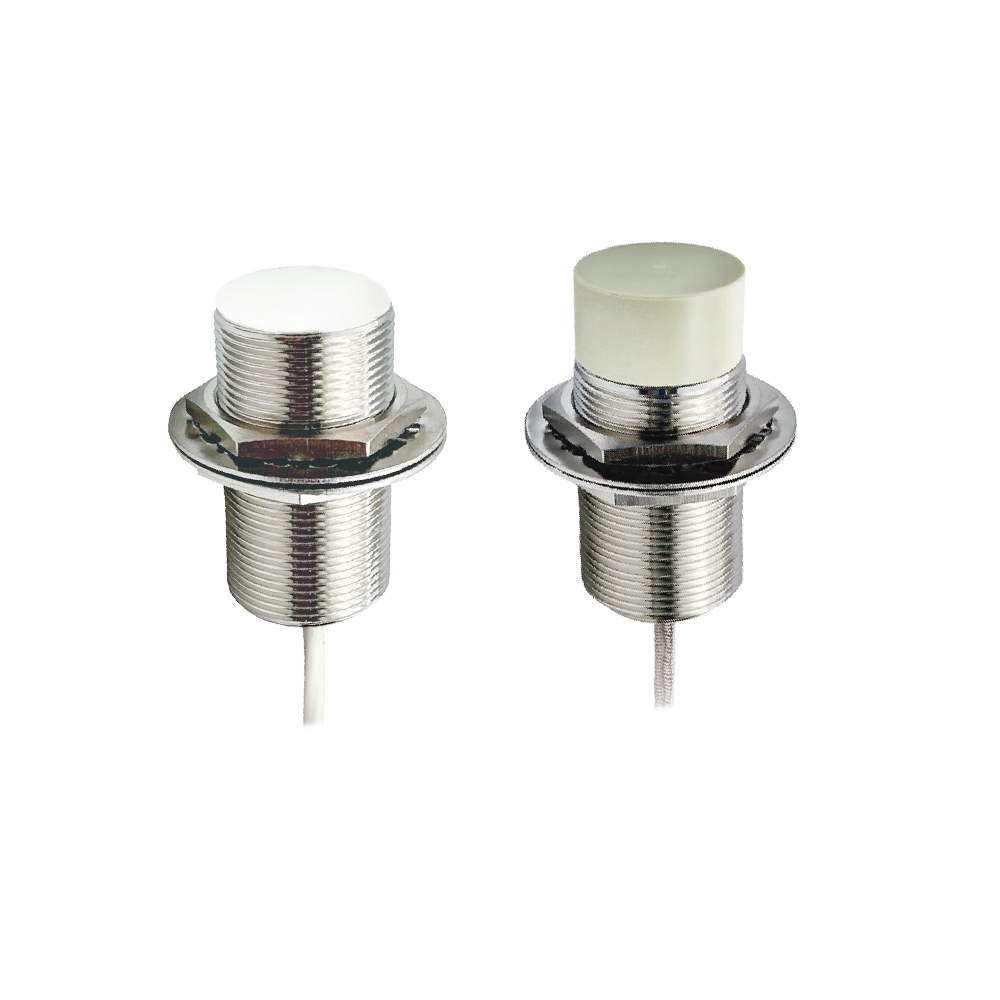

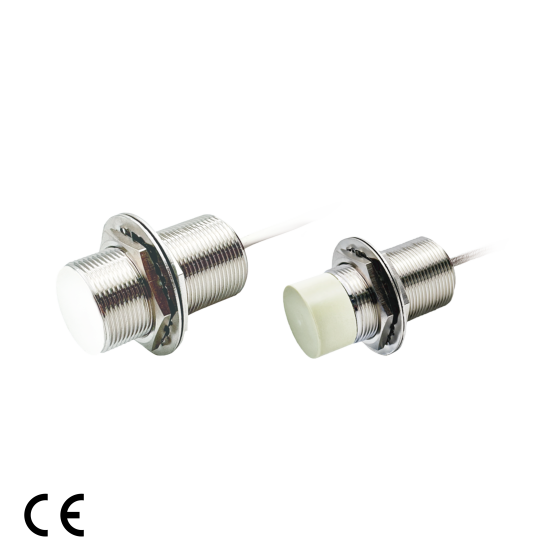

| 产品系列 | DC 3线系列 | |||
| 产品型号 | IMH30-10B□□ -120/150/180 | IMH30-15N□□ -120/150/180 | IMH30-16B□□ -120/150/180 | IMH30-25N□□ -120/150/180 |
| 安装类型 | 齐平安装 | 非齐平安装 | 齐平安装 | 非齐平安装 |
检测距离 | 10mm | 15mm | 16mm | 25mm |
回差距离 | 检测距离的3~15% | |||
| 开关频率 | 200Hz | 150Hz | 200Hz | 150Hz |
| 电气参数 | ||||
| 工作电压 | 10~30VDC | |||
| 空载电流 | ≤10mA (24V) | |||
| 负载电流 | 150mA | 120mA | ||
电压降 | ≤1.5VDC | |||
| 重复精度 | <1%（Sr） | |||
| 温度漂移 | <10%（ Sr） | |||
| 输出类型 | NPN/PNP，常开/常闭 | |||
| 保护电路 | 逆极性保护、短路保护、过载保护 | |||
| 动作指示灯 | 黄灯 | |||
| 绝缘电阻 | Min.50MΩ（500VDC/1000VDC） | |||
| 绝缘耐压 | 500VAC，1min，电器与外壳之间 | |||
| 机械参数 | ||||
| 外壳材质 | 不锈钢 | |||
| 检测面材质 | PTFE | |||
连接类型 | 2m铁氟龙线缆 | |||
| 线缆规格 | Φ3.5mm | |||
| 导线横截面 | 3*0.34mm² | |||
| 环境参数 | ||||
| 工作温度 | -25~120℃/-25~150℃/-25~180℃ | |||
| 防护等级 | IP67 | |||
| 抗振动 | 10~55Hz扫频（幅度：1.5mm）X、Y、Z三个方向各30min（断电测） | |||
