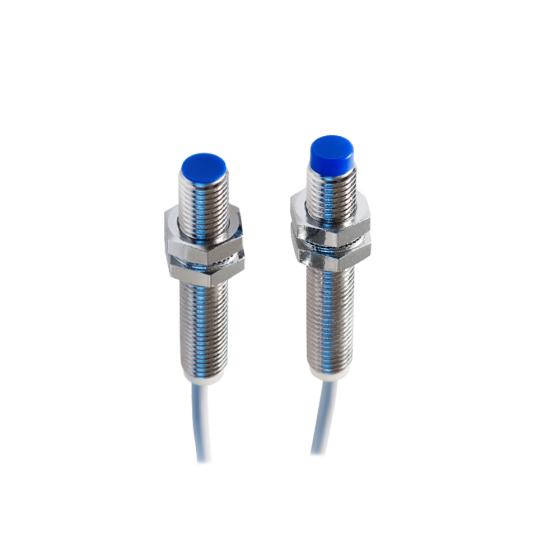

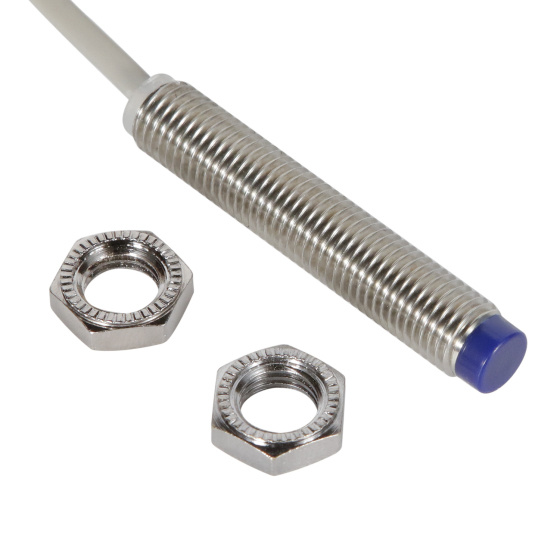

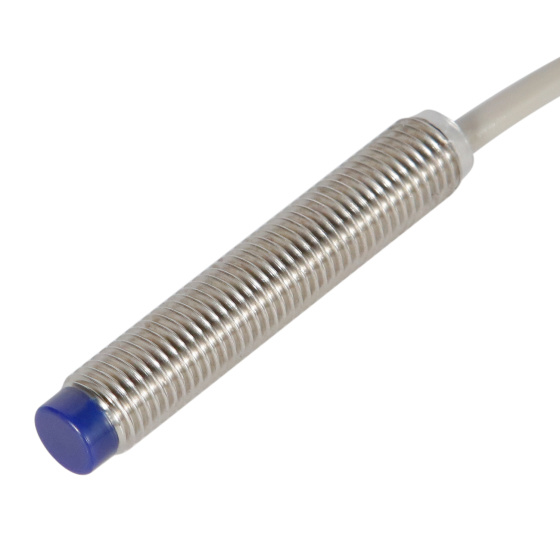

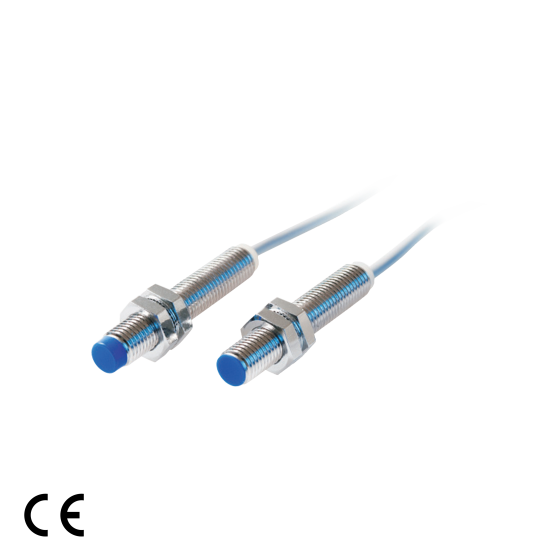

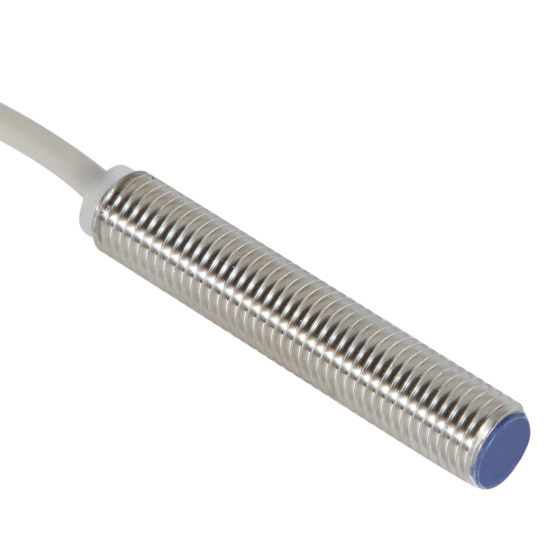

| 产品系列 | DC2线系列 | |||
| 产品型号 | IMC08-02BD | IMC08-04ND | IMC08-02BD-T3S | IMC08-04ND-T3S |
| 安装方式 | 齐平安装 | 非齐平安装 | 齐平安装 | 非齐平安装 |
检测距离 | 2mm | 4mm | 2mm | 4mm |
回差距离 | 检测距离的1~15% | |||
| 开关频率 | 1000Hz | 500Hz | 1000Hz | 500Hz |
| 电气参数 | ||||
| 工作电压 | 10~60VDC | |||
| 负载电流 | 200mA | |||
| 电压降 | ≤4.5V | |||
| 重复精度 | <1%（ Sr） | |||
动作形态 | 常开/常闭 | |||
| 保护电路 | 逆极性保护、短路保护、过载保护 | |||
| 动作指示灯 | 黄灯 | |||
| 绝缘电阻 | Min.50MΩ（ 500VDC/1000VDC） | |||
绝缘耐压 | 500VAC，1min，电器与外壳之间 | |||
| 机械参数 | ||||
| 外壳材质 | 铜镀镍 | |||
| 检测面材质 | PBT | |||
连接类型 | 直接出线型：防油PVC电缆，线长2m；接插件型：M8接插件 | |||
| 线缆直径 | Φ3mm | |||
| 导线横截面 | 2*0.25mm² | |||
| 螺纹规格 | M8 | |||
| 环境参数 | ||||
| 环境温度 | -25~70℃（ 无结霜、无凝露） | |||
| 抗振动 | 10~55Hz扫频（幅度：1.5mm）X、Y、Z三个方向各30min（断电测） | |||
| 防护等级 | IP67 | |||
| 产品系列 | DC3线系列 | ||||
| 产品型号 | IMC08-02B | IMC08-04N | IME08-04B | IME08-06N | IMP08-08N |
| IMC08-02B-T3S | IMC08-04N-T3S | IME08-04B-T3S | IME08-06N-T3S | IMP08-08N-T3S | |
| 安装方式 | 齐平安装 | 非齐平安装 | 准齐平安装 | 非齐平安装 | 非齐平安装 |
检测距离 | 2mm | 4mm | 4mm | 6mm | 8mm |
回差距离 | 检测距离的1~15% | ||||
| 开关频率 | 2000Hz | 1000Hz | 500Hz | 500Hz | 300Hz |
| 电气参数 | |||||
| 工作电压 | 10~30VDC | ||||
| 空载电流 | ≤10mA（24V） | ||||
| 负载电流 | 200mA | ||||
| 电压降 | ≤2.0V | ||||
动作形态 | NPN/PNP，常开/常闭 | ||||
| 保护电路 | 逆极性保护、短路保护、过载保护 | ||||
| 机械参数 | |||||
| 外壳材质 | 铜镀镍 | ||||
| 检测面材质 | PBT | ||||
连接类型 | 直接出线型：防油PVC电缆，线长2m；接插件型：M8接插件 | ||||
| 线缆直径 | Φ3mm | ||||
| 导线横截面 | 3*0.15mm² | ||||
| 螺纹规格 | M8 | ||||
| 环境参数 | |||||
| 环境温度 | -25~70℃（ 无结霜、无凝露） | ||||
| 抗振动 | 10~55Hz扫频（幅度：1.5mm）X、Y、Z三个方向各30min（断电测） | ||||
| 防护等级 | IP67 | ||||
