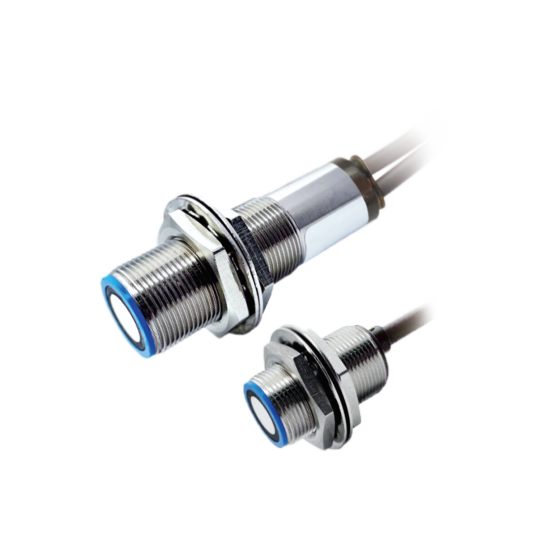

| 产品型号 | UM18T-40Y-A-EX | UM18T-40Y-B-EX | UM18T-60Y-A-EX | UM18T-60Y-B-EX |
检测方式 | 对射式 | |||
检测距离 | 20~40mm；最佳20mm±2mm | 20~60mm；最佳40mm±5mm | ||
| 盲区 | 发射器和接收器前方5mm | |||
| 角度偏差 | 与垂直层面成±45° | - | ||
| 换能器频率 | 400KHz | 200KHz | ||
| 适用范围 | 单位面积重量20~1200g/m²的纸张和纸、合金层压板和厚达0.4mm薄膜，自动粘附膜 | |||
| 电气参数 | ||||
| 工作电压 | 20~30VDC | |||
| 响应时间 | 自动运行模式为2.5ms | 自动运行模式为6.5ms | ||
| 空载电流 | ≤50mA | |||
| 上电延迟 | ＜750ms | ＜1.9s | ||
输出类型 | NPN/PNP输出：Imax=200mA (-V+2V) | |||
输出逻辑 | 无纸 状态：白线OFF，黑线OFF； 单张状态：白线ON，黑线OFF； 双/多张状态：白线OFF，黑线ON | 无纸 状态：白线OFF，黑线ON； 单张状态：白线ON，黑线ON； 双/多张状态：白线ON，黑线OFF | 无纸状态：白线OFF，黑线OFF； 单张状态：白线ON，黑线OFF； 双/多张状态：白线OFF，黑线ON | |
控制装置 | 控制输入：C1到C3 | |||
控制描述 | <-V+6V：逻辑1(控制输入端接-V或悬空)；>-V+10V：逻辑0(控制输入端接+V) | |||
| 保护电路 | 逆极性保护、短路保护 | |||
指示灯 | 绿灯：单张；绿灯闪烁：示教；红灯：双/多张；红色闪烁：无纸 | |||
| 机械参数 | ||||
| 外壳材质 | 铜镀镍 | |||
| 探头材质 | 泡沫聚氨酯，玻璃填充的环氧树脂 | |||
| 扭紧力矩 | 15Nm | |||
| 连接类型 | 2m PUR线缆，7*0.25mm² ，采用M8连接器连接 | |||
| 环境参数 | ||||
| 工作温度 | 5~60℃（无结霜、无凝露） | |||
| 储存温度 | -40~85℃ | |||
| 防护等级 | IP65 | |||
