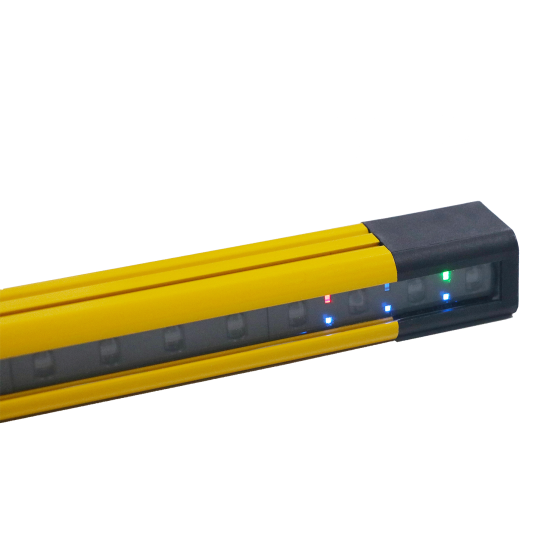

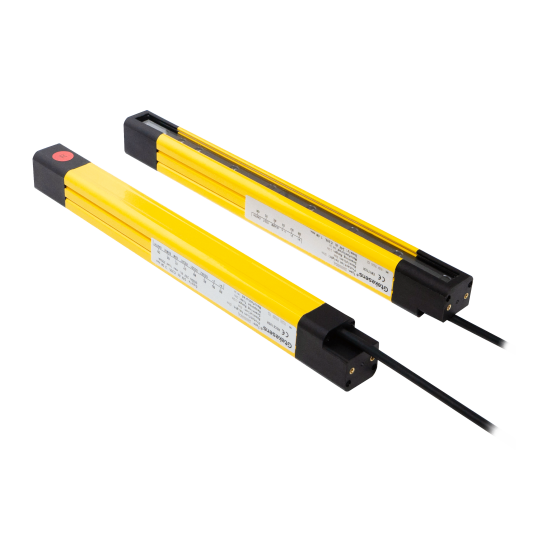

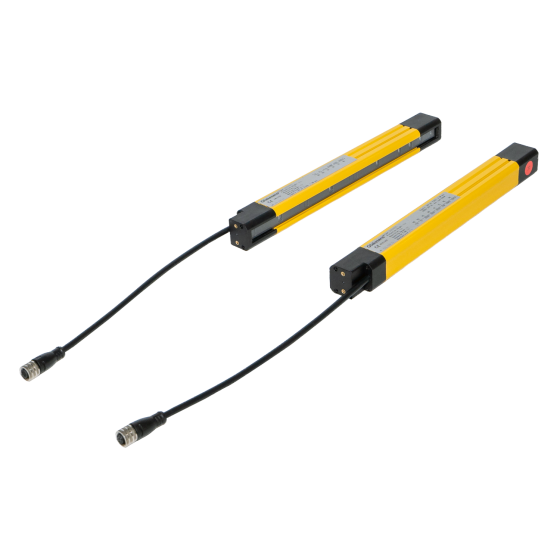

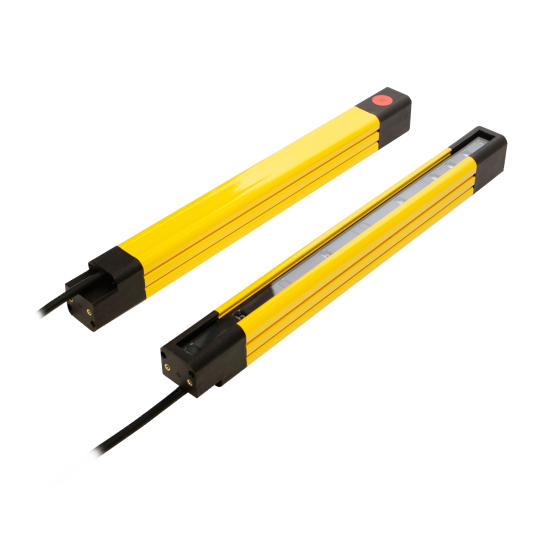

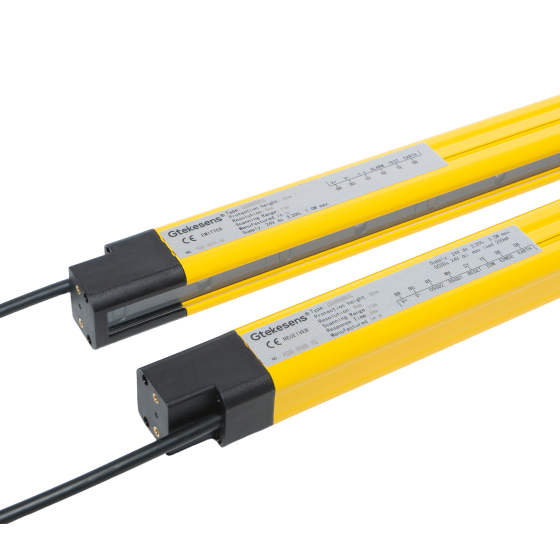

LSA系列安全光幕

LSA系列安全光幕，采用独特结构设计，保护区域内无盲区，确保全方位安全防护。其双独立OSSD输出设计，具备自诊断功能，可实时监控输出状态，响应速度快，抗干扰能力强。该系列光栅符合多项国际安全标准，如Type4、SIL3和PLe，适用于机械加工、物流仓储和冲压设备等多种工业场景，为生产操作提供最高级别的安全保障。

上一：没有了！

下一：LDA系列安全光幕

描述

产品型号		LSA10	LSA20	LSA40	LSA80
工作原理		对射式
分辨率		14mm	26mm	46mm	86mm
光源		红外光
光源波长		850nm
响应时间		2~52ms（由光束数量决定）
恢复时间		选择自动复位，光幕从遮光变为通光，OSSD输出从截止变为导通的时间：50~100ms（与光束数有关）
光束间距		10mm	20mm	40mm	80mm
光束数		32～192	08~96	04～48	04～24
保护距离	标准距离型	0.1~3m/1~6m
	长距离型-H	无	1~10m/2~20m
有效孔径角		±2.5°@3m
保护区高度		光束间距 × (光束数-1)
同步		光同步
安全类型		TYPE4
性能等级（PL）		PLe
安全完整性等级		SIL3
每小时危险失效平均概率(PFHd)		8.53×10^-9
使用寿命		20年
SFF		99%
HFT		1
适合标准		EN ISO 12100:2010,EN ISO 13849-1:2015,EN INC 61496-1:2020 (TYPE4),EN IEC 61496-2:2020(TYPE 4),EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019
电气参数
工作电压		24VDC±20%
空载电流		≤300mA
负载能力		30nF
保护电路		逆极性保护
指示灯		发射器：功能指示（绿色）、功能指示（黄色）；接收器：电源指示（绿色）、故障指示（黄色）、遮光指示（红色）、对准指示（蓝色3只）
功耗		≤5W
通电延迟		2s
报警输出		晶体管PNP/NPN（客户指定），输出电流小于150mA（30VDC）
TEST输入		TEST输入有效：发射器TEST输入端接高电平，发射管禁止发射来模拟遮光状态，并且绿色电源指示灯闪烁 TEST输入无效：发射器TEST输入端悬空或接低电平，光幕正常工作高电平：10~30VDC，电流＜10mA 输入低电平：0~2VDC 注：TEST输入有效时，发射器报警输出ON
RNG输入		距离调整输入，接高电平时为近距离，接低电平或悬空为远距离高电平：10~30VDC，电流<10mA 输入低电平：0~2VDC
OSSD输出		双路NPN/PNP常闭；带短路保护，交叉电路监测输出电流小于200mA（30VDC）开关导通电压降：≤1.5V；开关截止电压：≤1.2V 负载电容：30nF；负载电感：2.2H 供电电缆电阻：≤ 10Ω OSSD测试脉冲宽度：200~300us；OSSD测试脉冲周期：50~100ms
绝缘电阻		>100MΩ
绝缘电压		1000VAC，50/60Hz，1min
机械参数
外壳材质		铝合金黄色外壳；白色亚克力视窗
连接类型		M12，5针（发射器），5针（接收器）
环境参数
工作温度		-25～50℃（无结霜，无凝露）
储存温度		-40～75℃
外壳防护等级		IP65（IEC60529）
抗振动		频率10～55Hz，多振幅0.75mm，X、Y、Z各方向2h
抗冲击		加速度300m/s²（约30g）X、Y、Z各方向3次
抗环境光强度		100000Lux
