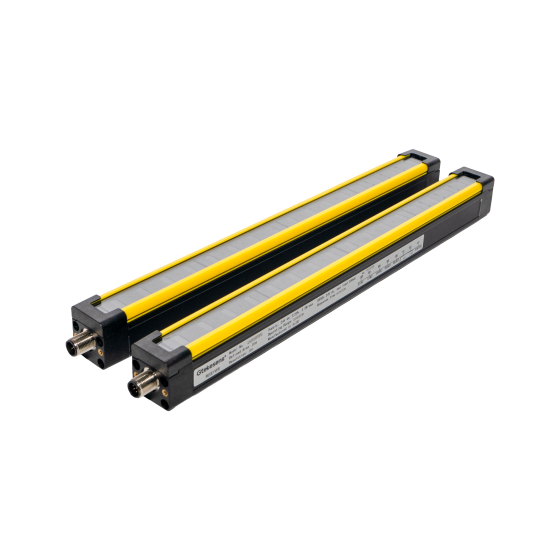

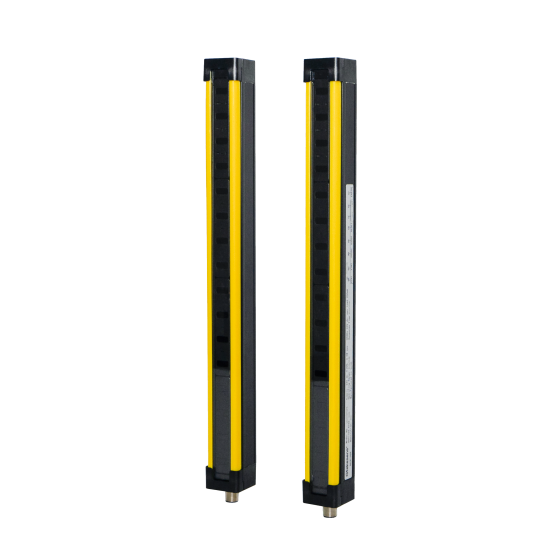

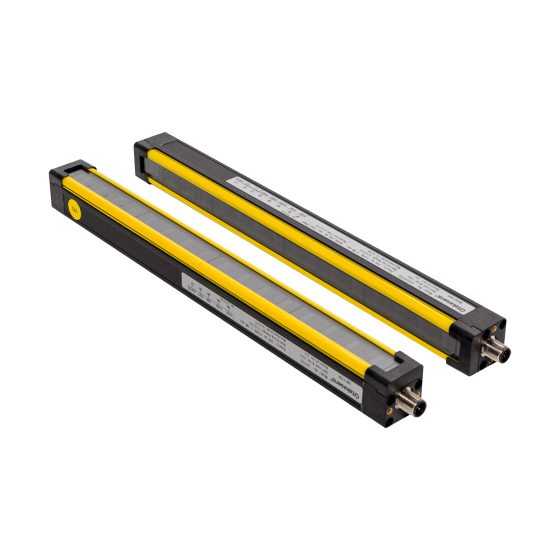

LDA系列安全光幕

LDA系列安全光幕，具备安全四级设计，上下两端无盲区，响应速度快，抗干扰能力强，为客户提供安全可靠的工作场所。其光束间距有10mm、20mm、40mm、80mm等多种选择，适用于不同防护需求。广泛应用于机床、生产线、物料输送、装卸、机器人自动化、包装和装配线、压机和冲床等场景。

上一：LSA系列安全光幕

下一：没有了！

描述

产品型号		LDA10	LDA20	LDA40	LDA80
工作原理		对射式
分辨率		14mm	25mm	45mm	85mm
光源		红外光
光源波长		950nm
响应时间		2.2~52ms（由光束数量决定）
恢复时间		选择自动复位，光幕从遮光变为通光，OSSD输出从截止变为导通的时间：50ms~100ms（与光束数有关）
光束间距		10mm	20mm	40mm	80mm
光束数		16~192	08~96	04~48	02~24
保护距离	近距离型	0.1~3m/0.1~6m
	长距离型	1~6m/1~12m
有效孔径角		±2.5°@3m
同步		光同步
安全类型		TYPE4
性能等级（PL）		PLe
安全完整性等级		SIL3
每小时危险失效平均概率(PFHd)		8.53×10^-9
使用寿命		20年
SFF		99%
HFT		1
适合标准		EN ISO 12100:2010,EN ISO 13849-1:2015,EN INC 61496-1:2020 (TYPE4),EN IEC 61496-2:2020 (TYPE 4), EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019
电气参数
工作电压		24VDC±20%
空载电流		≤300mA
负载能力		30nF
保护电路		逆极性保护

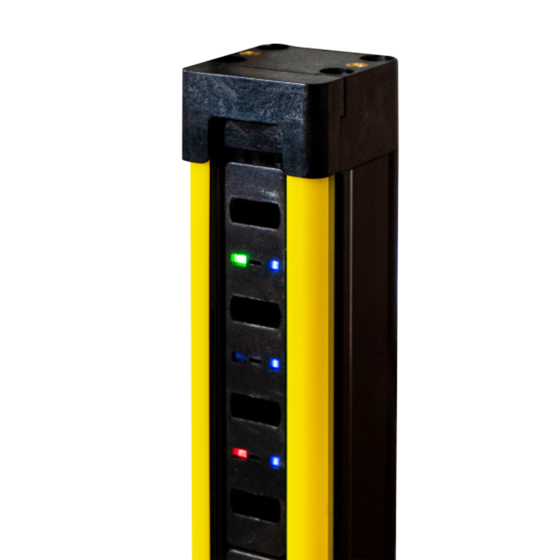

指示灯	发射器	电源指示灯（绿色），故障指示灯（黄色）
	接收器	电源指示灯（绿色），故障指示灯（黄色），遮挡指示灯（红色），对准指示灯（蓝色3只）
功耗		≤5W
通电延迟		2s
TEST输入		TEST输入有效：发射器TEST输入端接高电平，发射管禁止发射来模拟遮光状态，并且绿色电源指示灯闪烁 TEST输入无效：发射器TEST输入端悬空或接低电平，光幕正常工作高电平：10~30VDC，电流＜10mA 输入低电平：0~2VDC
RNG输入		距离调整输入，接高电平时为远距离，接低电平或悬空为近距离高电平：10~30VDC，电流＜10mA 输入低电平：0~2VDC
OSSD输出		双路NPN/PNP常闭；带短路保护，交叉电路监测输出电流小于200mA（30VDC）开关导通电压降：≤1.5V 开关截止电压：≤1.2V 负载电容：30nF负载电感：2.2H 供电电缆电阻：≤ 10Ω OSSD测试脉冲宽度：200~300us OSSD测试脉冲周期：50~100ms
EDM选择输入		该输入端悬空，EDM输入无效接高电平，EDM输入有效高电平：10~30VDC，电流＜10mA；输入低电平：0~2VDC
EDM（外部设备监控）输入		通过EDM输入端，可以对来自外部设备接触器的24V直流信号进行监测高电平：10~30VDC，电流＜10mA；输入低电平：0~2VDC
RESET（复位）		手动复位：RESET输入端通过手动开关接高电平自动复位：RESET输入端接低电平高电平：10~30VDC，电流＜10mA；输入低电平：0~2VDC
消隐设置输入		该输入端接低电平，开启消隐设置功能。输入低电平：0~2VDC。非出线端第一个为同步光轴不可屏蔽
屏蔽传感器输入		双路输入，PNP型光幕+24V屏蔽开始，0V或悬空态屏蔽结束双路输入，NPN 型光幕 0V 屏蔽开始，+24V 或悬空态屏蔽结束高电平：10~30VDC，电流＜10mA 输入低电平：0~2VDC
绝缘电阻		＞100MΩ
绝缘电压		1000VAC、50/60Hz、1min
机械参数
外壳材质		铝合金黄色外壳；白色亚克力视窗
连接类型		M12，5针（发射器），8针（接收器）；M12，5针（发射器），5针（接收器）
环境参数
工作温度		-30~65℃（无结霜、无凝露）
储存温度		-40~75℃
外壳防护等级		IP65（IEC60529）
抗振动		频率10~55Hz，多振幅0.75mm，X、Y、Z各方向2h
抗冲击		加速度300m/s²（约30g）X、Y、Z各方向3次
抗环境光强度		10000Lux
