| 产品型号 | PF15B-30 | PF15R-1M5 | PF15T-2m | PF15T-5m |

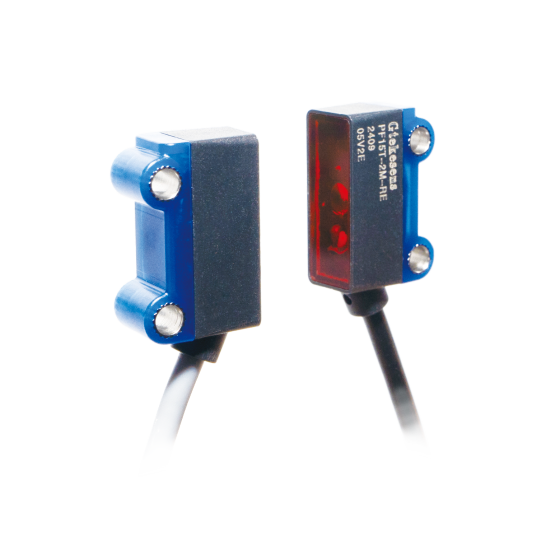

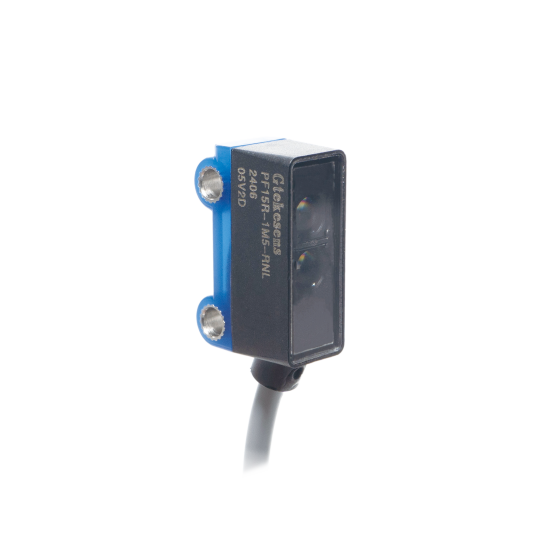

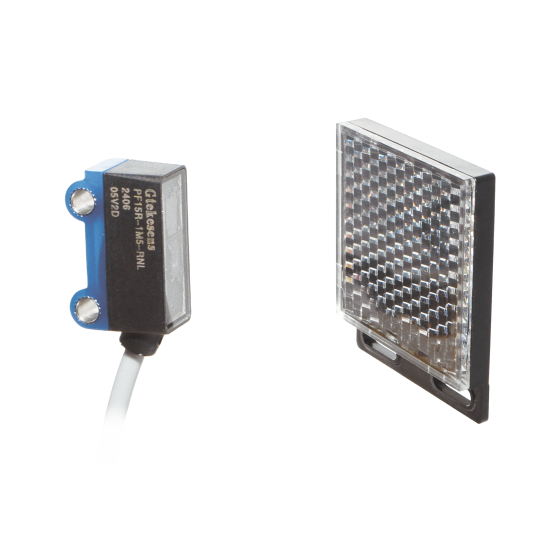

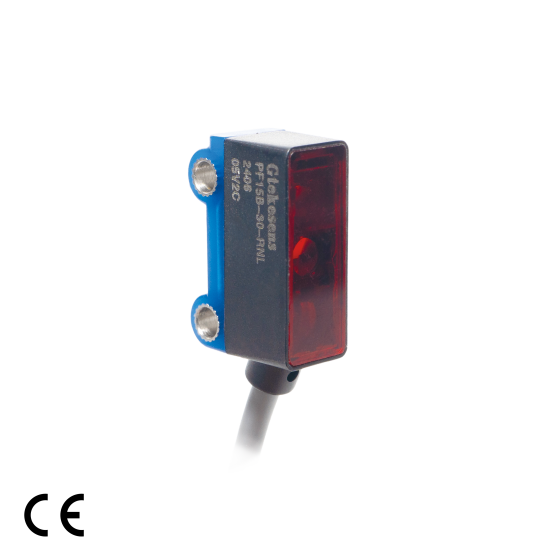

| 工作原理 | 背景抑制式 | 镜反射式 | 对射式 | |
| 检测距离 | 3~30mm | Max.1.5m | Max.2m | Max.5m |
| 光源 | PinPoint-LED，可见红光 | LED，可见红光 | VCSEL，红外光 | |
| 光源波长 | 630nm | 630nm | 850nm | |
| 光斑直径 | Φ2mm@30mm | Φ60mm @1.5m | - | - |
| 最小检测物 | - | Φ50mm及以上不透明物体 | Φ5mm及以上不透明物体 | Φ10mm及以上不透明物体 |
| 电气参数 | ||||
| 工作电压 | 10~30VDC（纹波P-P：10%以下） | |||
| 空载电流 | 15mA | 发射器<10mA；接收器<15mA | ||
| 输出电流 | ＜50mA | |||
| 电压降 | ＜1.5V | |||
| 响应时间 | ＜500us | ＜1.25ms | 1.25ms | |
| 开关频率 | 1KHz | 400Hz | 400Hz | |
| 动作方式 | 亮通、暗通根据型号选择 | |||
| 输出类型 | 晶体管输出，NPN/PNP根据型号选择 | |||
| 保护电路 | 逆极性保护，短路保护 | |||
| 电源指示灯 | 绿灯 | |||
| 动作指示灯 | 黄灯 | |||
| 机械参数 | ||||
| 外观尺寸 | 14.7mm×26.3mm×8.5mm | 14.3mm×26.3mm×8.5mm | 14.3mm×26.3mm×8.5mm | |
| 外壳材质 | ABS+PC | |||
| 镜头材质 | PC | |||
| 连接类型 | 2m线缆 | |||
| 线缆直径 | Φ3mm | |||
| 导线横截面 | 0.12mm² | |||
| 环境参数 | ||||
| 环境光强度 | 太阳光30000Lux；白炽灯3000Lux | 太阳光50000Lux；白炽灯3000Lux | 太阳光20000Lux；白炽灯3000Lux | 太阳光30000Lux；白炽灯3000Lux |
| 工作温度 | -25~55℃ (无结霜，无凝露) | |||
| 储存温度 | -30~70℃ | |||
| 防护等级 | IP65 | |||
