| 产品型号 | PF21B-150A | PF21B-350A | PF21B-400A | PF21B-900A | PF21B-4000A | PF21B-4000-LM485 |
| 工作原理 | 背景抑制式 | |||||
| 检测距离 | 2~150mm | 5~350mm | 3~400mm | 5~900mm | 10~4000mm | 50~4000mm |
| 分辨率 | - | 1mm | ||||
黑白误差 | - | 50mm | ||||
| 重复精度 | - | ±8mm | ||||
| 绝对精度 | - | ±60mm@4M | ||||
| 光源 | PinPoint-LED，可见红光 | Laser | LED，红光 /Laser，红外光 | |||
| 光源波长 | 630nm | 655nm | 630nm/940nm | |||
| 光斑直径 | Φ8.5mm@150mm | Φ12mm@350mm | Φ1*2mm | LED：Φ25mm@1000mm Laser：Φ30mm@1000m | LED：Φ39mm@1000mm Laser：40*50mm@1000mm | |
| 设置方式 | 机械设置，允许最大调整4圈 | 机械设置，允许最大调整6圈 | - | 机械设置，1圈 | - | |
| 电气参数 | ||||||
| 工作电压 | 10~30VDC（波动P-P：10%以下） | 12~24VDC | 10~30VDC（波动P-P：10%及以下） | |||
| 空载电流 | 20mA | 30mA | 20mA | |||
| 输出电流 | ＜100mA | - | ||||
| 电压降 | ＜1.5V | - | ||||
| 响应时间 | ＜1.25ms | ＜2.5ms | ＜0.5ms | ＜50ms | ＜35ms | |
| 开关频率 | 400Hz | 200Hz | - | 10Hz | 15Hz | |
| 动作方式 | 亮通、暗通、亮/暗通切换 | 亮通，暗通 | - | |||
| 输出类型 | 晶体管输出，NPN/PNP根据型号选择 | Modbus（TIA/EIA-485） | ||||
| 保护电路 | 逆极性保护，短路保护 | |||||

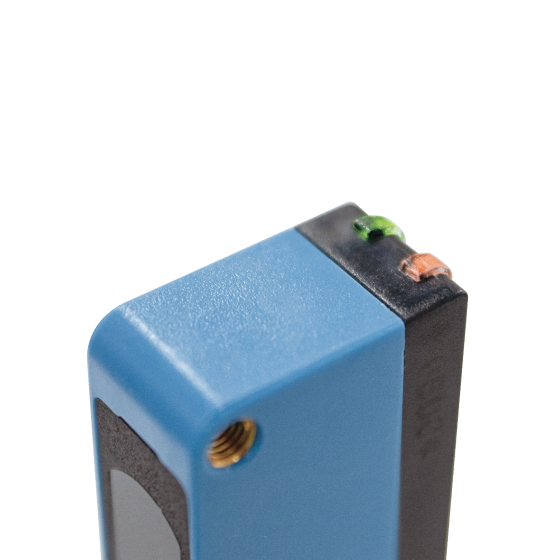

| 电源指示灯 | 绿灯 | |||||
| 动作指示灯 | 黄灯 | 红灯 | 黄灯 | |||
| 机械参数 | ||||||
| 外观尺寸 | 12mm×33mm×21.5mm | 12mm×32mm×21.5mm | 12mm×33mm×21.5mm | |||
| 外壳材质 | ABS+PC | |||||
| 镜头材质 | PMMA | PC | ||||
| 连接类型 | 2m线缆/M8插头/M8插头带300mm中继线缆 | 2m线缆 | 2m线缆/M8插头带300mm中继线缆 | |||
| 线缆直径 | Φ3.4mm | Φ3.0mm | Φ3.4mm | |||
| 导线横截面 | 0.14mm² | |||||
| 环境参数 | ||||||
| 抗环境光强度 | 太阳光20000Lux；白炽灯3000Lux | |||||
| 工作温度 | -25~55℃ | -20~55℃ | ||||
| 储存温度 | -30~70℃ | -40~70℃ | -30~70℃ | |||
| 防护等级 | IP65 | |||||
