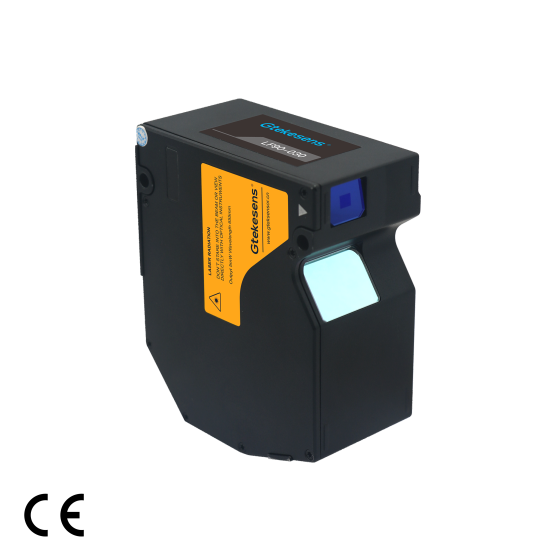

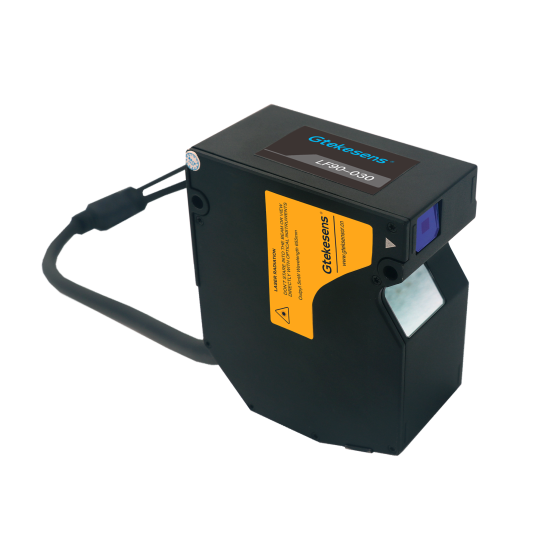

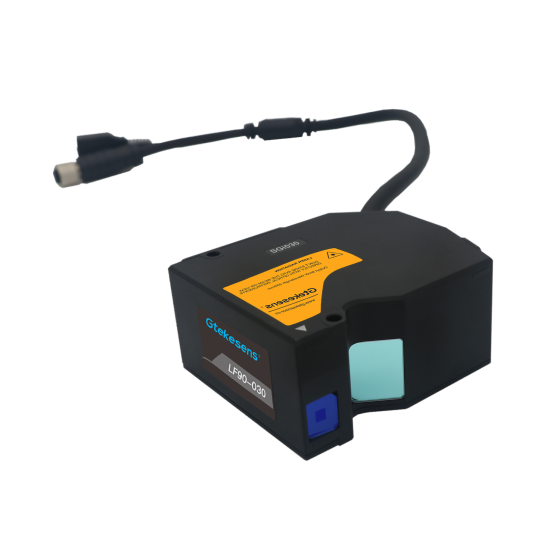

| 产品型号 | 小光点 | LF90-030 | LF90-050 | LF90-080 | LF90-150 | LF90-400 | LF90-500 |
| 宽光点 | LF90-030-W | LF90-050-W | LF90-080-W | LF90-150-W | LF90-400-W | LF90-500-W | |
| 测量中心距离 | 30mm | 50mm | 80mm | 150mm | 400mm | 500mm | |
| 检测距离 | -5~5mm | -9~8mm | -17~15mm | -47~35mm | -100~100mm | -650~250mm | |
| 光源 | 3A类红色激光（655nm） | ||||||
| 光束直径 | 小光点 | 约Φ60μm | 约Φ75μm | 约Φ110μm | 约Φ190μm | 约Φ450μm | 约Φ500μm |
| 宽光点 | 60*400μm | 75*480μm | 110*720μm | 190*1300μm | 450*1300μm | 500*6000μm | |
| 重复精度 | 0.05μm | 0.1μm | 0.2μm | 0.5μm | 2μm | 2μm | |
| 直线性 | ±0.05%F.S. | ±0.02%F.S.(测量距离250~450mm) ±0.05%F.S.(测量距离250~750mm) ±0.1%F.S.(测量距离250~1150mm) | |||||
| 电气参数 | |||||||
| 工作电压 | 10~24VDC | ||||||
| 电源功率 | >10W | ||||||
| 控制输出 | 通信端口 | 1个100Base-TX，1个RS485 | |||||
| 模拟量输出 | 1路模拟量输出，支持模拟电压和模拟电流切换 | ||||||
| IO输出 | 4路，判定状态输出 | ||||||
| 输出动作 | NPN/PNP，亮/暗通可通过软件切换 | ||||||
| 短路保护 | 配备(自动恢复型) | ||||||
| 模拟量输出 | 电压模拟量输出范围：0~10V；电流模拟量输出范围：4~20mA | ||||||
| 采样频率 | 1/2/5/10/20/50/88k Hz | ||||||
| 外部输入 | 2个，支持（NPN/PNP） | ||||||
| 机械参数 | |||||||
| 外壳材质 | 铝合金 | ||||||
| 连接类型 | Φ0.15mm11芯复合电缆2m | ||||||
| 重量 | 380g | ||||||
| 防护等级 | IP67 | ||||||
| 环境参数 | |||||||
| 温度特性 | 0.01%F.S./℃ | ||||||
| 抗环境光强度 | 白炽灯10000Lux | ||||||
| 工作环境 | 0~50℃（无结霜、无凝露）35%~85%RH | ||||||
| 储存环境 | -20~70℃，35%~85%RH | ||||||
| 抗振动 | 振幅1.5mm，以X、Y、Z，每个方向各2h，符合IEC 68-2-6Fc标准 | ||||||
