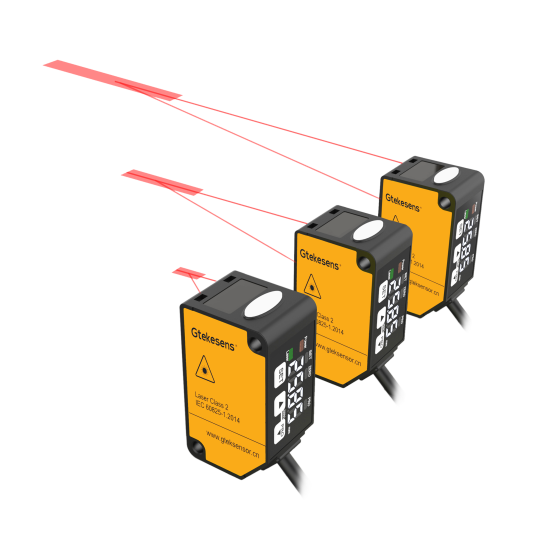

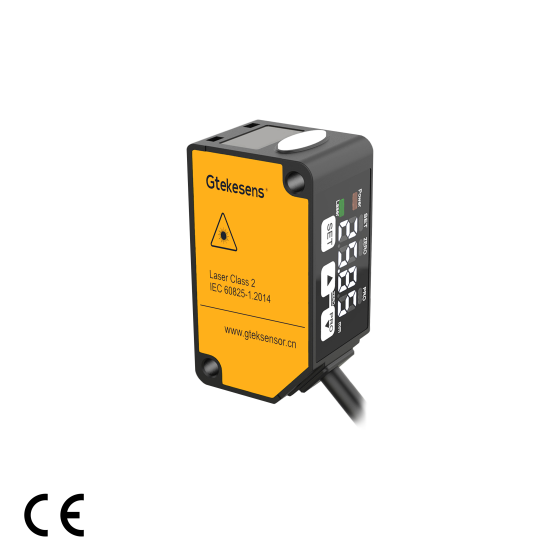

LF25系列激光位移传感器

LF25系列位移传感器，采用先进的CMOS三角测量原理，兼具模拟量与开关量双重输出功能，是我司位移传感器产品线中的入门级佳选。

描述

产品型号	双重输出型	LF25-030S-L□F	LF25-050S-L□F	LF25-100S-L□F	LF25-200S-L□F	LF25-400S-L□F
	开关量输出型			LF25-100-L□F	LF25-200-L□F	LF25-400-L□F
测量中心距离		30mm	50mm	100mm	200mm	400mm
检测范围		±5mm	±15mm	±35mm	±80mm	±200mm
光源		Ⅱ类红色激光（655nm）；最大输出1mW
光束直径		约Φ50μm	约Φ100μm	约Φ150μm	约Φ300μm	约Φ500μm
重复精度		10μm	50μm	100μm	200μm	400μm(测量距离200~400mm) 800μm(测量距离400~600mm)
直线性		±0.2%F.S.				±0.02%F.S.(测量距离200~400mm) ±0.3%F.S.(测量距离400~600mm)
电气参数
工作电压		12~24VDC，Vp-p＜10%
消耗电流		40mA以下(电源电压24VDC时)，60mA以下(电源电压12VDC时)
控制输出		NPN输出：NPN集电极开路，最大流入电流：50mA，外加电压：30VDC以下(控制输出-0V之间）剩余电压：1.5V以下(流入电流：50mA以下)，漏电源：0.1mA以下 PNP输出：PNP集电极开路，最大流入电流：50mA，外加电压：30VDC以下(控制输出+V之间）剩余电压：1.5V以下(流出电流：50mA以下)，漏电源：0.1mA以下
输出动作		亮/暗通可切换
短路保护		配备(自动恢复型)
模拟量输出		电压模拟量输出范围：0~5V；警报时：+5.2V；输出阻抗：100Ω ；电流模拟量输出范围：4~20mA；警报时：0mA；负载阻抗：300Ω或更少
响应时间		1.5ms/5ms/10ms可切换
外部输入		NPN/PNP无接点输入；有效：0~1.2VDC；输入阻抗：10KΩ
机械参数
外壳材质		本体：铝铸件；前盖板：丙烯基
污损程度		2
连接类型		Φ0.15mm5芯复合电缆2m
重量		约35g（不含电缆）；约85g（含电缆）
防护等级		IP65
环境参数
温度特性		0.03%F.S./℃
抗环境光强度		白炽灯3000Lux
工作环境		-10~40℃（无结霜、无凝露）35%~85%RH
储存环境		-20~60℃，35%~85%RH
抗振动		500m/s²，以X、Y、Z方向，每个方向3次
