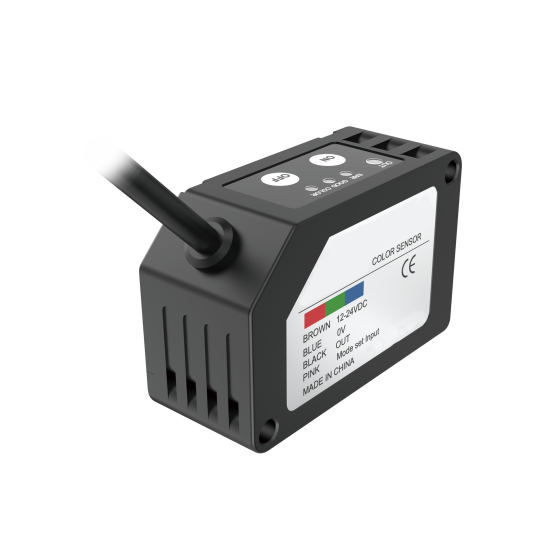

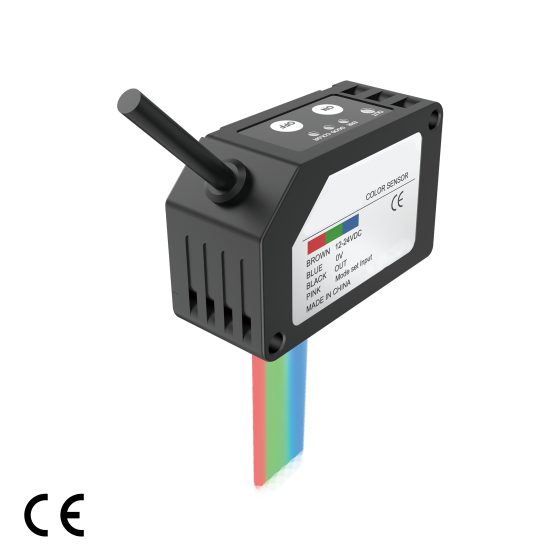

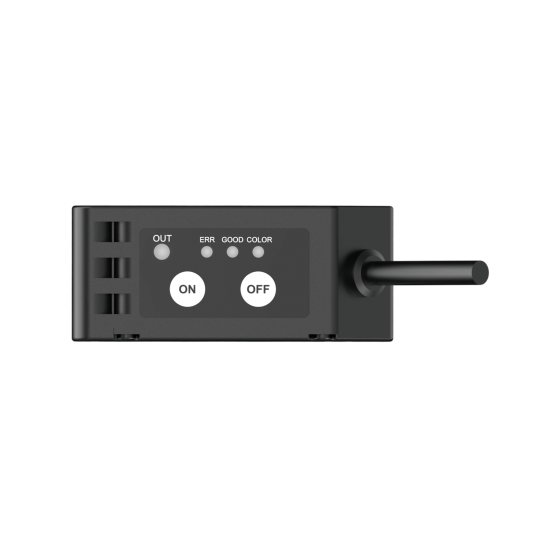

| 产品型号 | CF50-18MM-NF | CF50-18MM-PF | |
输出方式 | NPN | PNP | |
检测方式 | RGB传感器 | ||
光源 | 红色LED、绿色LED、蓝色LED | ||
光源波长 | 红色（665nm）绿色（525nm）蓝色（470nm） | ||
模式切换输入 | 色标模式 | Low（ON）0~0.6VDC流出电流0.5mA以下，输入阻抗约10kΩ | Low（OFF）0~0.6VDC或开放 |
彩色模式 | High（OFF）12~24VDC或开放 | High（ON）12~24VDC 流出电流3mA以下，输入阻抗约10kΩ | |
| 电气参数 | |||
| 工作电压 | 12~24VDC，Vp-p＜10% | ||
| 消耗电流 | ≤850mW；≤35mA@24VDC | ||
| 响应时间 | 100μs | ||
输出操作 | 色标模式 | 色标检出时ON | |
彩色模式 | 一致时ON | ||
输出类型 | NPN开路集电极晶体管；最大流入电流50mA 外加电压30VDC以下（输出和0V之间）；剩余电压1.5V以下（流入电流50mA时） | PNP开路集电极晶体管；最大流出电流50mA 外加电压30VDC以下（输出和+V之间）；剩余电压1.5V以下（流出电流50mA时） | |
保护电路 | 逆电极保护、过流保护、过电压保护 | ||
输出选择 | 匹配输出：当目标物颜色符合记忆颜色时接通；不匹配输出：当目标物颜色与记录颜色有所差异时接通 | ||
| 机械参数 | |||
外观尺寸 | 32mm×50mm×21mm | ||
| 外壳材质 | PBT | ||
| 线缆长度 | 2m | ||
| 线缆直径 | Φ4.5mm | ||
| 导线横截面 | 0.2mm²×4芯 | ||
| 环境参数 | |||
抗环境光强度 | 太阳光10000Lux；白炽灯5000Lux | ||
| 工作温度 | -10~50℃（无结霜、无凝露） | ||
| 抗振动 | 500m/s²，以X、Y、Z方向，每个方向3次 | ||
