CF57系列颜色传感器

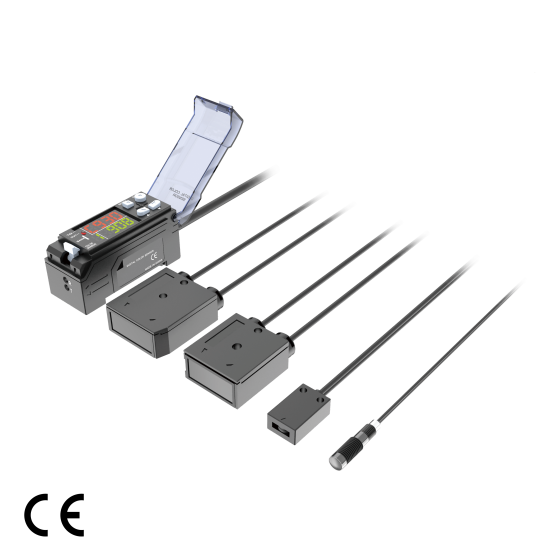

CF57系列颜色传感器采用模块化设计，由高性能放大器与多样化检测头组成。我们提供多种形状、尺寸及光斑大小的检测头，可精准适配不同检测任务需求。您可根据具体应用场景灵活选择，轻松实现高效、准确的颜色检测。

描述

放大器型号	CF57-N	CF57-P
输出方式	NPN	PNP
检测方式	RGB传感器
光源	红色LED、绿色LED、蓝色LED
光源波长	红色（665nm）绿色（520nm）蓝色（465nm）
错误显示	过度光强、不足光强、不足色差
校准方法	单点/两点校准
误差值调节	数字显示数目值设定
差异辨认模式	C模式/C+I模式/I模式
电气参数
工作电压	12~24VDC，Vp-p＜10%
消耗电流	75mA
计时器功能	计时器OFF/ON延迟/OFF延迟/单触发Shot
响应时间	200μs(HSP)/1ms(FINE)
外部校准输入	输入反应时间：最小20ms
外部同步输入	反应速度：最大500μs
输出类型	NPN(PNP)：最大40VDC最大(100mA)，剩余电压：最大1.0V
保护电路	逆电极保护、过流保护、过电压保护
输出选择	匹配输出：当目标物颜色符合记忆颜色时接通；不匹配输出：当目标物颜色与记录颜色有所差异时接通
机械参数
外观尺寸	36.4mm×57.5mm×24mm
外壳材质	PC
线缆长度	2m
线缆直径	Φ4.5mm
导线横截面	0.25mm²×8芯
环境参数
抗环境光强度	太阳光10000Lux；白炽灯5000Lux
工作温度	-10~50℃（无结霜、无凝露）
抗振动	500m/s²，以X、Y、Z方向，每个方向3次
