LSD-LWH-A(X)TN-V2.00M(N)多车道动态交调（一类）系统

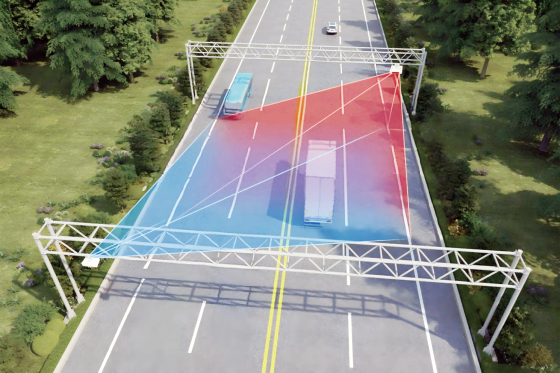

LSD-LWH-A(X)TN-V2.00M(N)多车道动态交调（一类）系统，实现将交通流量、车型、车速等信息有效融合，全面掌握道路运行状况，为交通信息发布系统提供准确的数据来源。该系统除车型判别外，还可实现机动车流量统计、轮廓检测、车速检测、时间占有率统计等功能，性价比高，可在多种道路环境下快速部署。

上一：LSD-LWH-AX(BX)TN-V2.00(N)多车道动态外轮廓检测系统

下一：LVD-LWH全息治超检测系统

描述

产品名称	产品型号	系统组成数量	备注
激光雷达	LSD102	2X	X为车道数
8/16口千兆集线器	TL-SG1008（16）D	1	车道数≥4时使用16口千兆集线器
工控机	X30A-j1900	1
开关电源	LRS-350-24	1
激光扫描仪电源线	KSP01-05	2X	X为车道数
激光扫描仪数据线	KSI01-05	2X	X为车道数
外廓测量软件	G-LSD-LWH V4.00	1
控制柜	490mm×230mm×600mm	1
注：LSD102A系统组成

产品名称	产品型号	系统组成数量	备注
激光雷达	LSD102	X	X为车道数
激光雷达	LND202AI	X	X为车道数
8/16口千兆集线器	TL-SG1008（16）D	1	车道数≥4时使用16口千兆集线器
工控机	X30A-j1900	1
开关电源	LRS-350-24	1
激光扫描仪电源线	KSP01-05	X	X为车道数
激光扫描仪数据线	KSI01-05	X	X为车道数
激光扫描仪电源线	KMR8-8050	X	X为车道数
激光扫描仪数据线	KSI03-05	X	X为车道数
外廓测量软件	G-LSD-LWH V4.00	1
控制柜	490mm×230mm×600mm	1
注：LND202AI+LSD102A系统组成

系统型号		LSD-LWH-A(X)TN-V2.00M(N)
流量统计精度		≥98%
车型识别精度		≥95%
客货识别精度		≥99%
轮廓检测精度	长	≤±150mm
	宽	≤±80mm
	高	≤±50mm
车速检测精度		95%
车速检测范围		≤80km
车道检测数量		≤8车道
系统工作温度		-40~70℃
MTBF		≥50000h
分辨率		5mm
应用环境		二车道、三车道、四车道、五车道、六车道、七车道、八车道测量

硬件系统性能
激光扫描仪	产品型号	LSD102A	LND202AI
8口千兆集线器	产品型号	TL-SG1008D	TL-SG1016D
	网络接口	10/100/1000M自适应RJ45端口x8	10/100/1000M自适应RJ45端口x16
	传输速率	10/100/1000Mbps
	功耗	65W
	工作温度	-40~75℃
	安装	导轨安装
	产品尺寸	150mm×100mm×50mm	294mm×180mm×44mm
工控机	产品型号	X30A-j1900
	处理器	DDR3-4G、SSD-120G、CPU-i5-3317
	供电	220 VAC
	功耗	28W
	USB端口	3xUSB2.0、1xUSB3.0
	以太网口	2xRJ45、10/100/1000 Mbps
	串口	2xRS 232/422/485
	工作温度	-30~65℃
	整机重量	1.8Kg
	产品尺寸	133mm×125mm×40mm
开关电源	产品型号	LRS-350-24
	输入电压	120~370VAC
	输入电流	6.7A/230VAC
	输出电压	24VDC
	输出功率	1000W
	工作温度	-40~70℃
激光线缆	外观尺寸	300mm×200mm×65mm
	产品型号	KSP01-05	KMR8-8050
	导线规格	2×0.5mm²+9×0.25mm²	M12-8×0.22mm²
	产品型号	KSI01-05	KSI03-05
	导线规格	2×2×24/1AVVG
